應用案例cases

stratasys 打印產品案例

多軸加工夾具

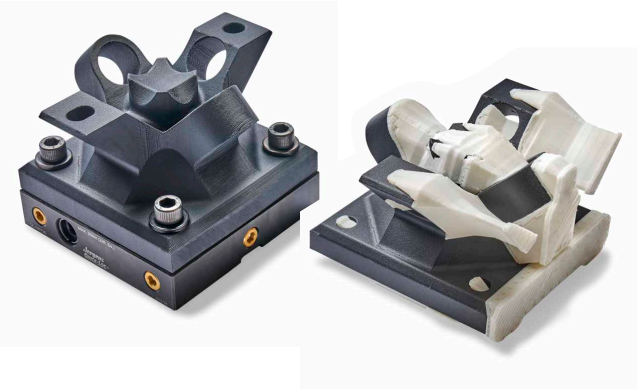

上圖中的多軸工件夾具用于加工具有地形特征的金屬球體，球體使用 Blue Photon 工件粘合劑與該夾具粘合。該夾具是使用 FDM? Nylon-CF10 復合材料 3D 打印而成。FDM Nylon-CF10 將短切碳纖維與尼龍混合物相結合，是一款非常堅固且堅硬的材料，可承受數控加工負荷。如果在加工球體的過程中使用金屬夾具，則很可能需要多個零件和裝配體。而使用可溶性支撐材料進行 3D 打印，則可以將零部件作為一個整體進行制作，與機加工夾具相比可以節省時間和成本。FDM Nylon-CF10 適用于 F190?CR 和 F370? CR 復 合打印機

大型加工夾具

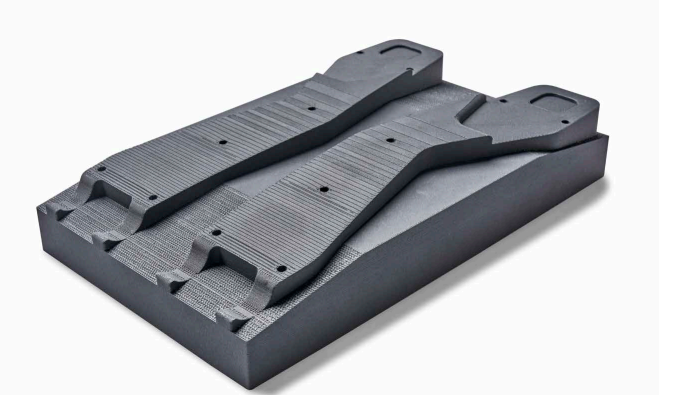

上圖中用于房車車門鉸鏈的大型加工夾具，是使用 FDM? Nylon-CF10 復合材料 3D 打印而成。FDM Nylon-CF10 由尼龍混合物與短切碳纖維構成，是一款非常堅固且堅硬的材料，可承受加工負荷。使用 3D 打印技術而非機加工來制作這款夾具，避免了使用工具和熟練勞動力資源而產生的機會成本，而這些資源可用于增值生產。FDM Nylon-CF10 適用于 F190?CR 和 F370? CR 復合打印機。

加工鐵卡爪

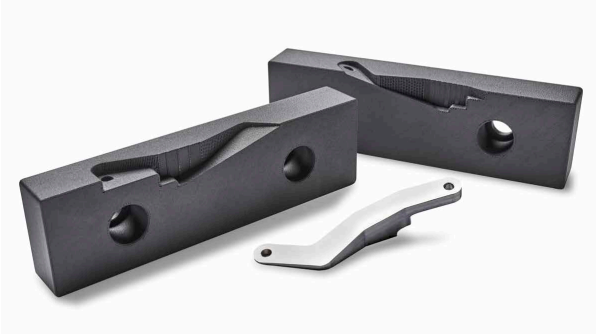

上圖中的鐵卡爪是使用 FDM? Nylon-CF10 材料 3D 打印而成，該尼龍聚合物復合材料含有 10% 的短切碳纖維，以增強其強度和硬度。鐵卡爪用于加工復雜的形狀，而使用金屬加工可能既困難又耗時。FDM Nylon-CF10 的機械性能可以實現 3D 打印鐵卡爪。這避免了使用現有模具資源機械加工鐵卡爪而產生的機會成本，而這些模具資源可以用于增值生產。FDM Nylon-CF10 適用于 F190?CR 和 F370?CR 復合打印機。

折彎機模具

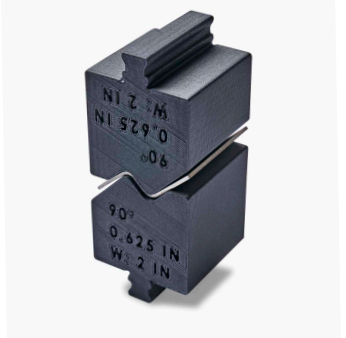

上圖中的折彎機成型模具是使用 FDM? Nylon-CF10 材料 3D 打印而成，該尼龍材料含有 10% 的短切碳纖維，由此造就了更為堅硬且堅固的復合材料，可用于金屬成型操作。3D 打印成型模具與金屬模具相比更具優 勢，原因在于不管設計的復雜性如何，3D 打印成型模具通?？梢愿斓?進行制造并投入使用。它們還可作為短期生產的一種低成本替代方案，或幫助實現全面生產。FDM Nylon-CF10 適用于 F190?CR 和 F370?CR 復合打印機。
